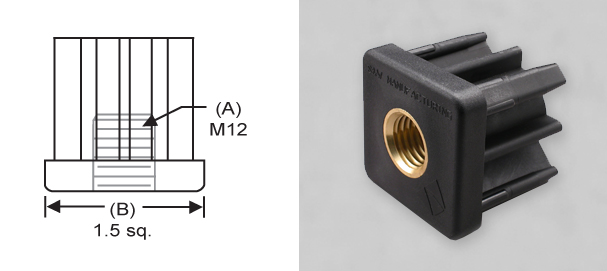

Threaded Tube Ends (Square, Brass Insert, Metric)

  • Glass-reinforced nylon body
  • Brass threaded insert
  • Square
  • Metric

S&W P/N Thread (A) O.D. (B) Tube Guage Shape Tube Outside Dia Tube Wall Static Load (lbs) Ship Wt (lbs)
TE1-2MA M10 1.5 sq. 16 ga. square 1.5 sq. .065 1500 0.22
TE1-2MB M12 1.5 sq. 16 ga. square 1.5 sq. .065 1500 0.22
TE1-2MC M16 1.5 sq. 16 ga. square 1.5 sq. .065 1500 0.22
TE1-2MD M20 1.5 sq. 16 ga. square 1.5 sq. .065 1500 0.22
TE1-3MA M10 1.5 sq. 11 ga. square 1.5 sq. .120 1500 0.22
TE1-3MB M12 1.5 sq. 11 ga. square 1.5 sq. .120 1500 0.22
TE1-3MC M16 1.5 sq. 11 ga. square 1.5 sq. .120 1500 0.22
TE1-3MD M20 1.5 sq. 11 ga. square 1.5 sq. .120 1500 0.22
TE2-1MA M10 2.0 sq. 16 ga. square 2.0 sq. .065 2000 0.30
TE2-1MB M12 2.0 sq. 16 ga. square 2.0 sq. .065 2000 0.30
TE2-1MC M16 2.0 sq. 16 ga. square 2.0 sq. .065 2000 0.30
TE2-1MD M20 2.0 sq. 16 ga. square 2.0 sq. .065 2000 0.30
TE2-3MA M10 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000 0.30
TE2-3MB M12 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000 0.30
TE2-3MC M16 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000 0.30
TE2-3MD M20 2.0 sq. 11-12 ga. square 2.0 sq. .109/.120 2000 0.30
