Glide-Rite™ (Stud Style, Elastomer Base, Metric)

  • Steel and Stainless Steel
  • Stud Style
  • Elastomer Base
  • Metric

Steel P/N Stainless P/N Thread (A) Base Dia (B) Thread Length (C) Total Height (D) Max Load (kg) Ship Wt (lbs)
MG01-EL SMG01-EL M6 30 38 64 114 0.04
MG02-EL SMG02-EL M8 30 38 64 114 0.04

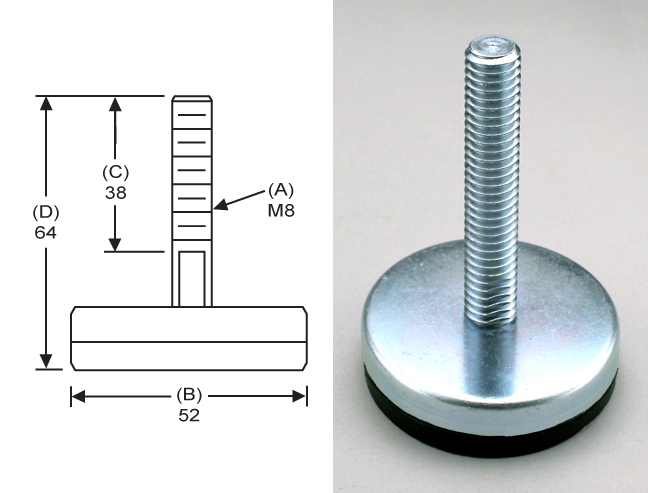

MG03-EL SMG03-EL M8 52 38 64 114 0.12
MG04-EL SMG04-EL M10 52 51 76 114 0.14
MG05-EL SMG05-EL M10 61 51 76 114 0.18
MG06-EL SMG06-EL M10 61 102 127 114 0.24
MG07-EL SMG07-EL M12 61 51 76 114 0.24
MG08-EL SMG08-EL M12 61 102 127 114 0.34
MG09-EL SMG09-EL M12 71 51 76 227 0.26
MG010-EL SMG010-EL M12 71 102 127 227 0.36
MG011-EL SMG011-EL M16 71 51 76 227 0.32
MG012-EL SMG012-EL M16 71 102 127 227 0.48
MG013-EL SMG013-EL M12 81 102 127 227 0.44
MG014-EL SMG014-EL M12 81 152 178 227 0.52
MG015-EL SMG015-EL M16 81 102 127 227 0.56
MG016-EL SMG016-EL M16 81 152 178 227 0.70
