Steel SnapLock™ (Stud Style, Inch)

  • Steel and Stainless Steel
  • Stud Style
  • Swivel
  • Inch

Steel P/N Stainless P/N Thread (A) Base Dia (B) Thread Length (C) Total Height (D) Max Load (lbs) Hex Size (E) Ship Wt (lbs)
SL-0B SSL-0B 1/4-20 1 1 1/4 1 15/16 750 1/2 0.10
SL-0BA SSL-0BA 1/4-20 1 2 1/2 3 3/16 750 1/2 0.12
SLF-0B SSLF-0B 1/4-28 1 1 1/4 1 15/16 580 1/2 0.10
SL-100B SSL-100B 5/16-18 1 1/4 2 2 7/8 1875 5/8 0.22
SL-100BA SSL-100BA 5/16-18 1 1/4 4 4 7/8 1875 5/8 0.26
SL-1B SSL-1B 3/8-16 1 1/4 2 2 7/8 2800 5/8 0.22
SL-1BA SSL-1BA 3/8-16 1 1/4 4 4 7/8 2800 5/8 0.26
SLF-1B SSLF-1B 3/8-24 1 1/4 2 2 7/8 2475 5/8 0.22
SL-2B SSL-2B 1/2-13 1 7/8 2 3 1/8 3750 3/4 0.48
SL-2BA SSL-2BA 1/2-13 1 7/8 4 5 1/8 3750 3/4 0.58
SLF-2B SSLF-2B 1/2-20 1 7/8 2 3 1/8 3000 3/4 0.48
SL-3B SSL-3B 5/8-11 2 1/2 2 3 1/4 4500 7/8 1.06
SL-3BA SSL-3BA 5/8-11 2 1/2 4 5 1/4 4500 7/8 1.12

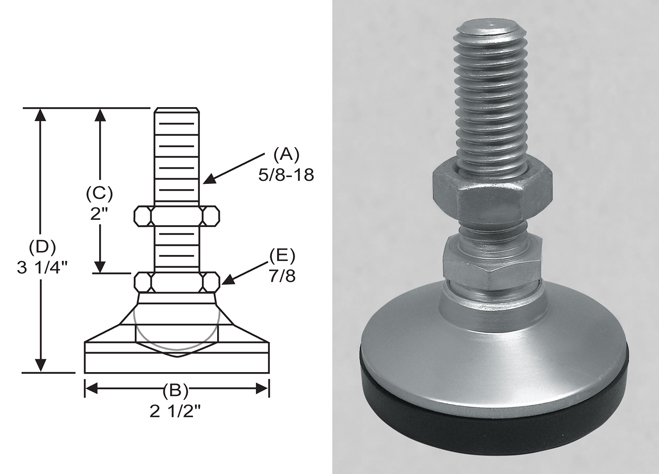

SLF-3B SSLF-3B 5/8-18 2 1/2 2 3 1/4 3750 7/8 1.06
SL-4B SSL-4B 3/4-10 3 2 3 1/2 5550 1 1/16 1.70

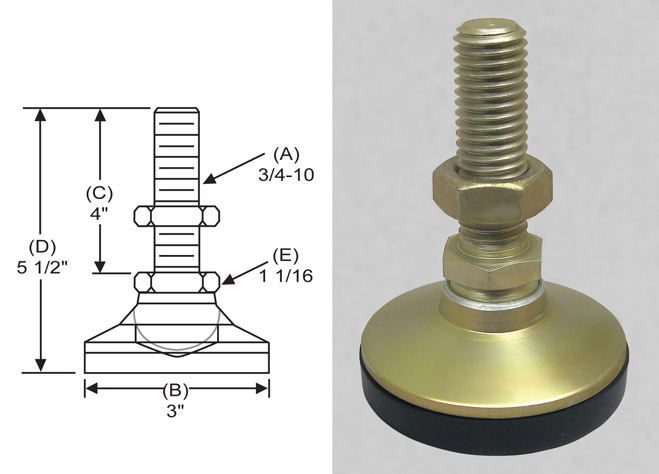

SL-4BA SSL-4BA 3/4-10 3 4 5 1/2 5550 1 1/16 1.90
SLF-4B SSLF-4B 3/4-16 3 2 3 1/2 4650 1 1/16 1.70
