Ball Plunger – 303 Stainless Steel Inch

  • 303 Stainless Steel Body
  • Steel and Nylon Ball
  • Add “P” to end of part number for optional nylon patch. Do not use the nylon patch if threading into soft material such as aluminum.
  • Add “PT” for nylon pellet.

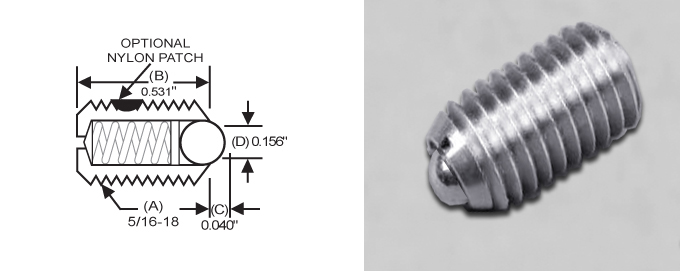

Stainless Ball P/N Nylon Ball P/N Thread (A) Body Length (B) Exposed Length (C) Ball Dia. (D) Start End Force (lbs) End End Force (lbs)
SSW10-11B SSWN10-11B 4-48 0.187 0.020 0.062 0.125 0.5
SSW10-12B SSWN10-12B 5-40 0.250 0.020 0.062 0.25 0.75
SSW10-1B SSWN10-1B 6-40 0.312 0.023 0.078 0.5 1
SSW10-22B SSWN10-22B 8-32 0.344 0.025 0.094 0.5 1.25
SSW10-2B SSWN10-2B 8-36 0.344 0.025 0.094 0.5 1.25
SSW10-3B SSWN10-3B 10-32 0.513 0.025 0.094 1.5 3
SSW10-3BL SSWN10-3BL 10-32 0.513 0.025 0.094 0.5 1.5
SSW10-3BH SSWN10-3BH 10-32 0.513 0.025 0.094 2 5
SSW10-4B SSWN10-4B 1/4-20 0.531 0.035 0.125 3 7
SSW10-4BL SSWN10-4BL 1/4-20 0.531 0.035 0.125 2 4
SSW10-4BH SSWN10-4BH 1/4-20 0.531 0.035 0.125 4 12
SSW10-5B SSWN10-5B 5/16-18 0.578 0.040 0.156 4 9
SSW10-5BL SSWN10-5BL 5/16-18 0.578 0.040 0.156 2 4.5
SSW10-5BH SSWN10-5BH 5/16-18 0.578 0.040 0.156 6 17
SSW10-6B SSWN10-6B 3/8-16 0.625 0.048 0.188 5 10
SSW10-6BL SSWN10-6BL 3/8-16 0.625 0.048 0.188 2.5 5
SSW10-6BH SSWN10-6BH 3/8-16 0.625 0.048 0.188 6 21
SSW10-8B SSWN10-8B 1/2-13 0.750 0.072 0.281 6 12
SSW10-8BL SSWN10-8BL 1/2-13 0.750 0.072 0.281 3 6
SSW10-8BH SSWN10-8BH 1/2-13 0.750 0.072 0.281 6 30
SSW10-10B SSWN10-10B 5/8-11 0.984 0.096 0.375 9 18
SSW10-10BL SSWN10-10BL 5/8-11 0.984 0.096 0.375 4.5 9
SSW10-10BH SSWN10-10BH 5/8-11 0.984 0.096 0.375 7 50
