Glide-Rite™ (Stud Style, Nylon Base, Metric)

  • Steel and Stainless Steel
  • Stud Style
  • Nylon Base
  • Metric

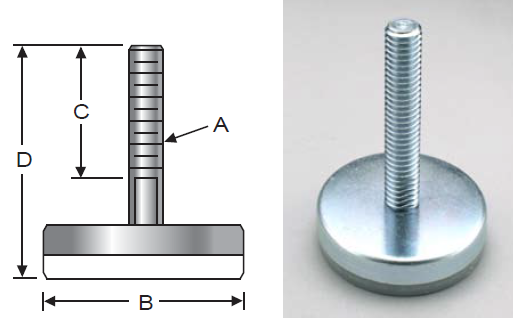

Steel P/N Stainless P/N Thread (A) Base Dia (B) Thread Length (C) Total Height (D) Max Load (kg) Ship Wt (lbs)
MG-01 SMG-01 M6 30 38 64 114 0.04
MG-02 SMG-02 M8 30 38 64 114 0.04
MG-03 SMG-03 M8 52 38 64 114 0.12

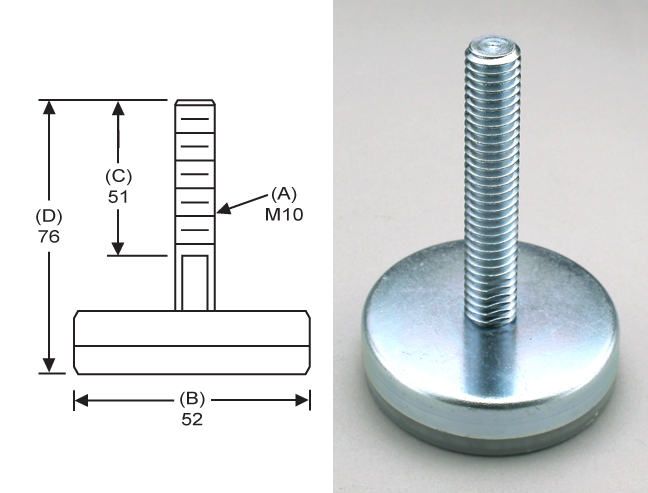

MG-04 SMG-04 M10 52 51 76 114 0.14
MG-05 SMG-05 M10 61 51 76 114 0.18
MG-06 SMG-06 M10 61 102 127 114 0.24
MG-07 SMG-07 M12 61 51 76 114 0.24

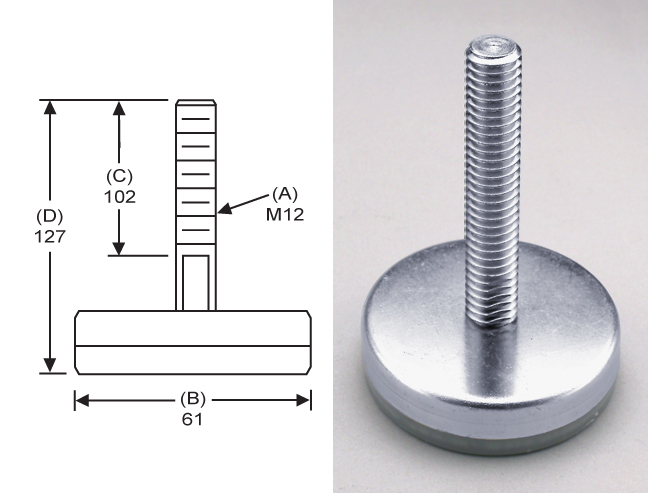

MG-08 SMG-08 M12 61 102 127 114 0.34
MG-09 SMG-09 M12 71 51 76 227 0.26
MG-010 SMG-010 M12 71 102 127 227 0.36
MG-011 SMG-011 M16 71 51 76 227 0.32
MG-012 SMG-012 M16 71 102 127 227 0.48
MG-013 SMG-013 M12 81 102 127 227 0.44
MG-014 SMG-014 M12 81 152 178 227 0.52
MG-015 SMG-015 M16 81 102 127 227 0.56
MG-016 SMG-016 M16 81 152 178 227 0.70
