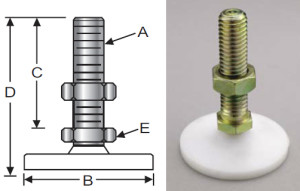

Low Profile (Delrin® – Standard base, Metric)

  • Delrin® Base
  • Steel and Stainless Steel
  • Stud Style
  • Metric

Steel P/N Stainless P/N Thread (A) Base Dia (B) Thread Length (C) Total Height (D) Max Load (kg) Hex Size (E) Ship Wt (lbs)

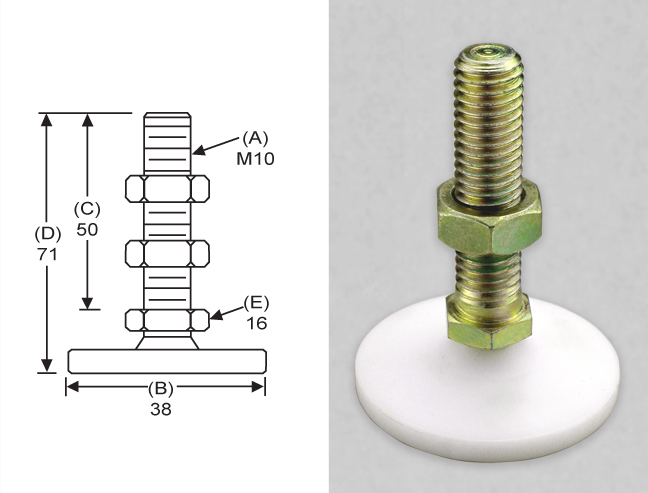

MDLP0-A2 SMDLP0-A2 M10 38 50 71 114 16 0.10
MDLP0-A4 SMDLP0-A4 M10 38 100 122 114 16 0.12
MDLP0-B2 SMDLP0-B2 M12 38 50 71 114 16 0.14

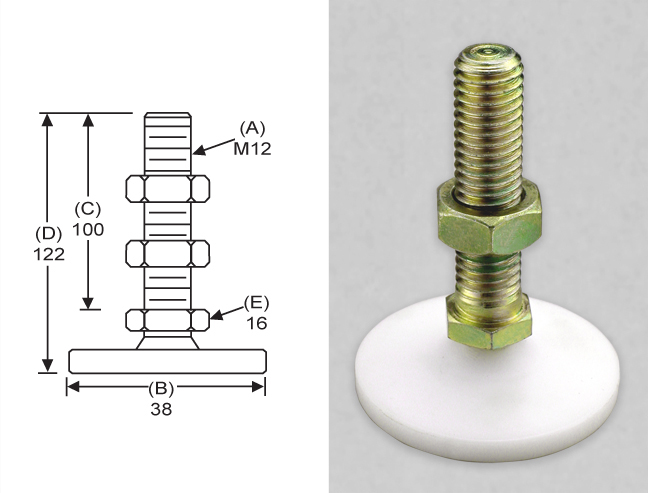

MDLP0-B4 SMDLP0-B4 M12 38 100 122 114 16 0.22
MDLP0-C2 SMDLP0-C2 M16 38 50 71 114 16 0.18
MDLP0-C4 SMDLP0-C4 M16 38 100 122 114 16 0.28
MDLP0-D2 SMDLP0-D2 M20 38 50 71 114 20 0.26
MDLP0-D4 SMDLP0-D4 M20 38 100 122 114 20 0.46
MDLP1-A2 SMDLP1-A2 M10 51 50 71 114 16 0.12
MDLP1-A4 SMDLP1-A4 M10 51 100 122 114 16 0.14
MDLP1-B2 SMDLP1-B2 M12 51 50 71 114 16 0.16
MDLP1-B4 SMDLP1-B4 M12 51 100 122 114 16 0.24
MDLP1-C2 SMDLP1-C2 M16 51 50 71 114 16 0.20
MDLP1-C4 SMDLP1-C4 M16 51 100 122 114 16 0.30
MDLP1-D2 SMDLP1-D2 M20 51 50 71 114 20 0.28
MDLP1-D4 SMDLP1-D4 M20 51 100 122 114 20 0.48
MDLP2-A2 SMDLP2-A2 M10 64 50 71 159 16 0.16
MDLP2-A4 SMDLP2-A4 M10 64 100 122 159 16 0.18
MDLP2-B2 SMDLP2-B2 M12 64 50 71 159 16 0.20
MDLP2-B4 SMDLP2-B4 M12 64 100 122 159 16 0.28
MDLP2-C2 SMDLP2-C2 M16 64 50 71 159 16 0.24
MDLP2-C4 SMDLP2-C4 M16 64 100 122 159 16 0.34
MDLP2-D2 SMDLP2-D2 M20 64 50 71 159 20 0.32
MDLP2-D4 SMDLP2-D4 M20 64 100 122 159 20 0.52
