Pull Ring – Locking Nose With Nylon Patch

  • Locking Pull Ring Spring Plungers
  • Steel, Stainless Steel and Brass
  • Nylon Patch
  • Also available with nylon pellet

Steel P/N 303 Stainless P/N Brass P/N Thread (A) Thread Length (H) Body Length (B) Nose Length (C) Nose Dia (D) Ring Dia (F) Start End Force (lbs) Final End Force (lbs)
STPRW25 SSTPRW25 BSTPRW25 1/4-20 0.80 1.14 0.250 0.155 7/8 1 2.5
STPRW38 SSTPRW38 BSTPRW38 3/8-16 1.20 1.68 0.375 0.233 7/8 2 4
STPRW50 SSTPRW50 BSTPRW50 1/2-13 1.40 2.00 0.500 0.312 1 2.5 5
STPRW58 SSTPRW58 BSTPRW58 5/8-11 2.27 3.35 0.550 0.312 1-1/4 3 6
STPRW75 SSTPRW75 BSTPRW75 3/4-10 2.69 4.06 0.650 0.430 1-3/8 5 10

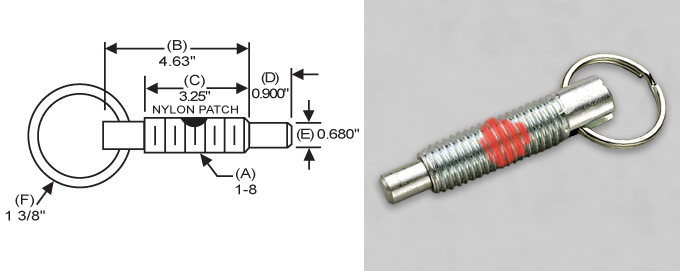

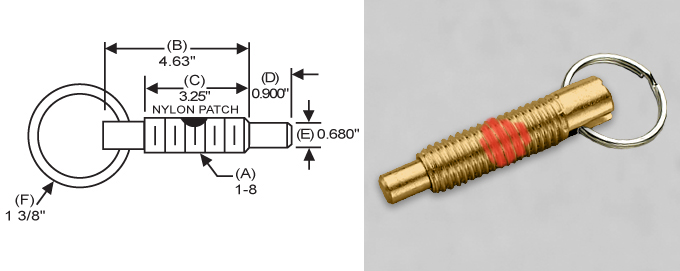

STPRW100 SSTPRW100 BSTPRW100 1-8 3.25 4.63 0.900 0.680 1-5/8 8 20
